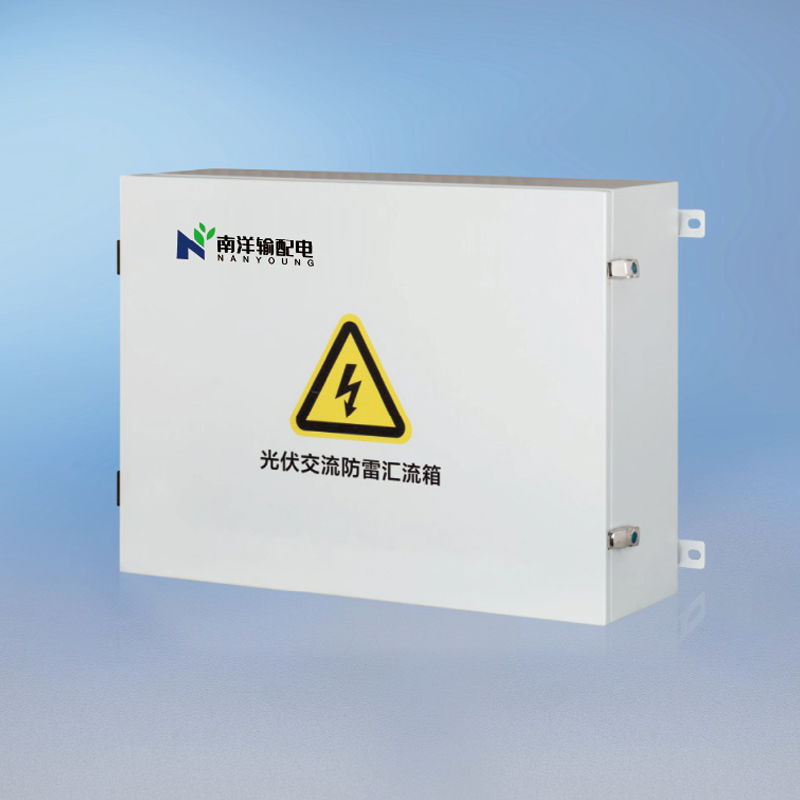

BWX光伏交流防雷汇流箱

概述

BWX光伏交流汇流箱是光伏组串发电系统中连接组串式逆变器与交流配电柜或升压变压器的重要组件。该汇流箱的进线采用断路器输入，出线采用断路器或负载隔离开关。母线汇合后，采用二次防雷保护。系统额定电压高达AC690V，防护等级为IP65，与组串式逆变器相同。它满足户外安装要求，并具备防水、防尘、防紫外线、耐盐雾腐蚀等性能。该产品大大简化了组串式逆变器与交流配电柜或升压变压器之间的接线。产品内部结构简洁明了，接线整齐合理。可靠性高，维护简便。户外壁挂式安装可适应各种恶劣环境。除标准材质和尺寸外，还可根据用户需求定制。

特征

·交流汇流箱的防护等级达到IP65，是壁挂式密封柜，可满足户外安装要求；

·为了满足同时连接多个组串式逆变器的要求，每条进线都由额定电压为AC690V的热磁断路器保护；采用专用高压浪涌保护器来满足三相之间的过电压和浪涌保护，其工作电压达到AC480V以上；

·箱体内的母线全部采用电镀或净化母线连接，以降低母线的内阻和连接点数量；输出采用断路器、负载隔离开关或熔断器。

产品介绍

BWX光伏交流母线箱的一大亮点是其强大的保护机制。进线端配备断路器输入，可防止系统过载和短路。出线端可配置断路器或负载隔离开关，并可根据具体安装需求灵活配置。此外，该母线箱还集成了二次防雷保护，可有效防止雷击引起的浪涌对系统造成损害。这种全面的保护措施确保光伏系统即使在恶劣天气条件下也能安全高效运行。

BWX光伏交流母线箱设计简洁，安装维护更加便捷。其内部结构布局合理，布线整齐有序，最大限度地降低了安装过程中出错的风险。这种贴心的设计不仅提高了可靠性，也简化了维护工作，确保技术人员在需要时能够轻松检修各个部件。该母线箱支持壁挂式安装，可适应各种户外环境，广泛应用于太阳能领域。

BWX光伏交流母线盒防护等级为IP65，专为户外使用而设计。该等级表明产品具有防尘防水功能，使其成为户外安装的理想之选。此外，该母线盒还具有抗紫外线和盐雾腐蚀性能，确保在恶劣环境下也能持久耐用。这些特性对于太阳能发电系统尤为重要，因为太阳能发电系统通常部署在不同的地理位置，必须能够承受各种环境因素的影响。

定制选项进一步增强了BWX母线盒的通用性。该产品提供标准材质和尺寸，并可根据用户的具体需求进行定制，确保其能够无缝集成到任何太阳能发电系统中。这种适应性，加上高品质的结构和先进的保护功能，使BWX光伏交流母线盒成为任何希望优化太阳能系统的用户的必备组件。通过简化接线过程并提供强大的保护，BWX母线盒在提高光伏发电的效率和可靠性方面发挥着至关重要的作用。
